플랜지 사이즈별 적정 볼트 사이즈와 개수 확인방법

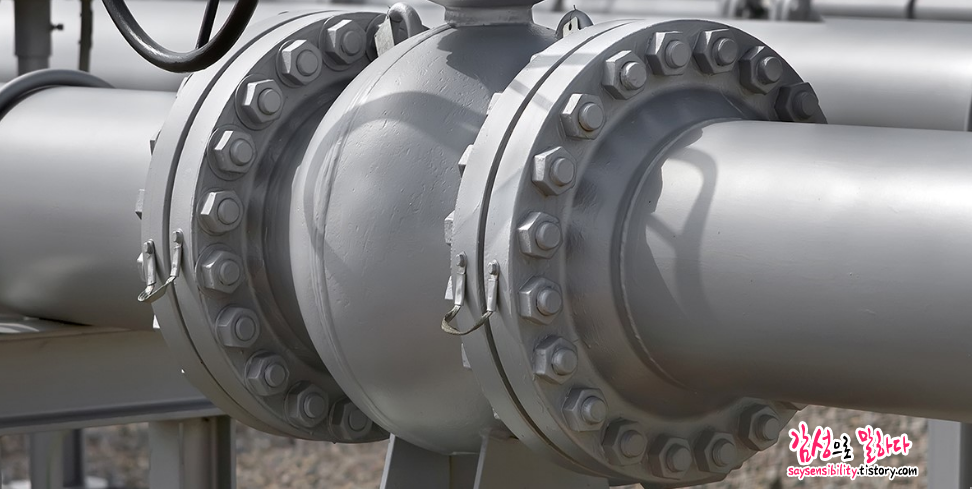

배관회사나 플랜지, 또는 밸브 관련 업무를 하고있다면, 플랜지를 체결하기위한 볼트의 사이즈를 어떻게 지정해야하는지 궁금하실텐데요. 플랜지 사이즈마다 홀 갯수나 홀의 크기가 달라지므로 가장 정확한 것은 규격집을 참고해야합니다.


배관 플랜지의 종류와 구분방법에 대해서도 알고싶다면, 아래 포스팅을 확인해보세요.

배관 플랜지(Flange)의 종류와 특징, 구분방법에 대해 알아보기



---



밸브나 플랜지, 배관 피팅자재 등은 전세계적으로 규격화되어있습니다. 일본의 JIS나 우리나라의 KS, 해외의 DIN, ANSI까지 다양한 규격이 있는데요. 필요한 규격에 맞춰 규격집을 살펴보면 볼트홀 사이즈와 개수, 사용해야하는 적정 볼트까지 친절하게 안내되어 있습니다.



예를 들어 JIS/KS의 5K 규격 플랜지 규격표를 확인해보시죠.
JIS B2220-2004, KSB 1506-2007

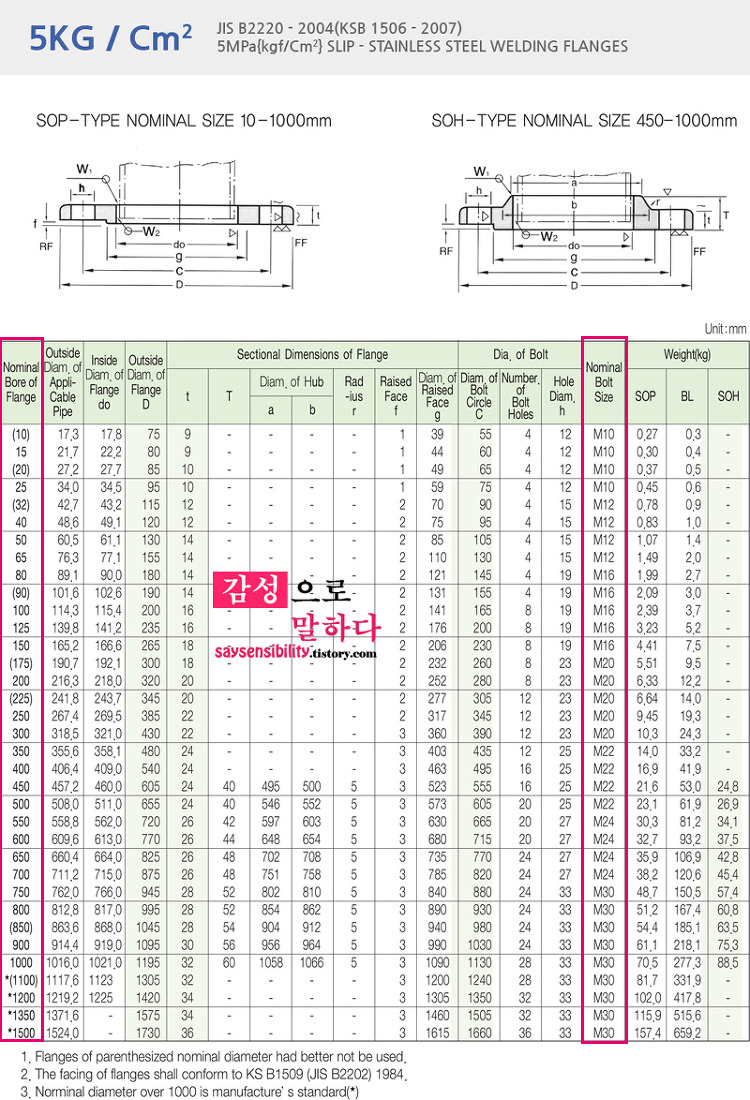

위 규격표에서 확인할 수 있듯이 좌측에는 플랜지 사이즈가 표기되어있고, 우측에는 각 항목별 정해진 규격이 나와있습니다. 찾기쉽게 우측에 볼트 사이즈 부분을 네모박스로 표기해두었는데요. 위 표를 바탕으로 5K 100A 플랜지 제품에 맞는 볼트를 확인해볼까요?



5K 100A 플랜지는 M16 볼트라 표기되어있습니다. 간단하죠? 볼트홀 사이즈와 개수를 확인하는 방법도 간단합니다. 볼트홀 개수는 Number of Bolt Holes에서 확인 가능하며, 볼트홀 개수에 맞춰 볼트가 필요한건 당연히 아시죠? 볼트홀 사이즈는 Hole Diam.h에서 확인할 수 있습니다.

따라서 5K 100A 플랜지 기준 볼트홀 개수는 8개, 볼트홀 사이즈 구경은 19파이, 필요한 볼트는 M16 사이즈로 8개가 필요하다는걸 이해할 수 있습니다.





규격집만 확인해도 쉽게 알 수 있는 부분이니 참고하세요. 위 규격집은 JIS/KS의 5K 플랜지 기준이며, 다른 JIS/KS 규격(16K, 20K, 30K, 40K)와 DIN 규격의 6BAR, 10BAR, 16BAR, 그리고 ANSI 규격의 CLASS 150, 300, 400, 600 등을 확인하시려면 카테고리 업무상식의 플랜지 배관자재에서 확인해보세요!
